Монтаж распределительного щита: пошаговый алгоритм сборки, подключений и проверок без типовых ошибок

Чтобы “монтаж распределительного щита” не превращался в набор разрозненных действий, опирайтесь на единый порядок: в первом приближении помогает монтаж распределительного щита, а ниже – практичный регламент с таблицами, чек-листами и контрольными точками приёмки (подходит для большинства задач сборки/установки/пуско-наладки по проекту).

1) Логика работ: от проекта к приёмке

Монтаж распределительного щита корректно выполнять как процесс:

1. подготовка и верификация проекта,

2. комплектация и раскладка,

3. механический монтаж корпуса,

4. сборка на DIN-рейках и шинных системах,

5. подключение (силовые/управление),

6. маркировка и документирование,

7. испытания и ввод.

2) Подготовка: что проверить до выхода на объект

До начала работ критично “снять риски” на бумаге:

• наличие и актуальность однолинейной схемы/спецификации;

• номиналы аппаратов защиты и их селективность (на уровне проекта);

• количество модулей и запас места в корпусе;

• ввод кабелей: трассы, сечения, наконечники, гильзы;

• условия установки (влажность/пыль/температура, доступность обслуживания).

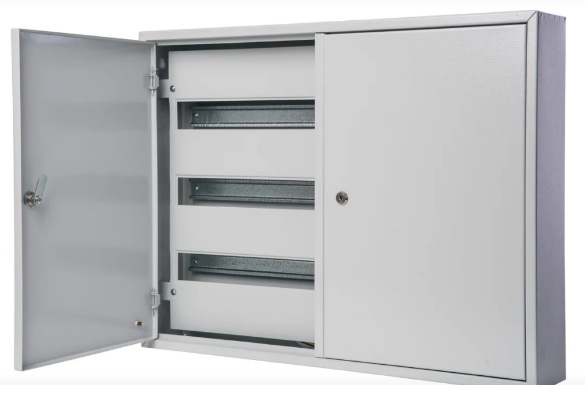

Быстрый контроль соответствия корпуса задаче:

- Тип корпуса: навесной / встраиваемый / напольный → подходит месту установки

- Запас места: корпус не «впритык», есть резерв под сервис и обслуживание → есть технологический запас

- Ввод кабелей: ввод снизу/сверху, соблюдены радиусы изгиба → без заломов и перегибов

- Степень защиты: IP выбран под среду установки (пыль/влага и т.д.) → соответствует условиям

3) Комплектация: сборка начинается со спецификации

Перед установкой корпуса выполните “сухую” раскладку компонентов:

• автоматические выключатели, УЗО/дифавтоматы (по проекту);

• реле контроля (напряжения/фаз — если предусмотрено);

• ограничители перенапряжений (если заложены);

• клеммники, нулевая и PE-шины, шинные соединители;

• DIN-рейки, кабель-каналы, маркировка.

Практика: чем раньше выявится, что не хватает клемм/маркировки/гребёнок/шин — тем меньше переделок на финале.

4) Механический монтаж корпуса и подготовка посадочных мест

Ключевые требования:

• корпус установлен по уровню, надёжно закреплён;

• обеспечен доступ для обслуживания (открывание двери, обзор);

• подготовлены вводы кабелей и защита кромок (где нужно);

• предусмотрены места под шины, DIN-рейки, кабель-каналы.

5) Сборка внутри щита: порядок размещения и логика трассировки

Типовой рациональный порядок:

1. Установка DIN-реек и кабель-каналов.

2. Монтаж шин PE и N.

3. Установка вводного аппарата и групповых автоматов.

4. Установка устройств дифференциальной защиты (если есть).

5. Установка клеммников по группам линий.

6. Организация шин/перемычек по проекту.

«Что куда» (упрощённая логика):

- Вводной аппарат: ближе к вводу кабеля → меньше пересечений силовых линий

- Групповые автоматы: по группам потребителей/помещениям → удобнее сервис и диагностика

- УЗО/дифзащита: рядом с группой, которую защищает → прозрачность схемы

- Клеммы: внизу/по краям (традиционная компоновка шкафа) → аккуратная коммутация и удобный сервис

6) Коммутация: силовые цепи, нули, PE и аккуратность контактов

Основные правила качества коммутации:

• используйте проводники нужного сечения (по проекту);

• оконцовывайте многожильные проводники наконечниками;

• соблюдайте радиусы изгиба и не допускайте натяга жил;

• делайте маршруты в кабель-каналах, избегая “диагоналей”;

• затяжку клемм выполняйте контролируемо (в идеале — динамометрическим инструментом).

Отдельно про N и PE:

• PE должен быть выполнен непрерывно и надёжно, без “случайных перемычек”;

• N группируйте по логике дифференциальной защиты (если применимо), чтобы исключить паразитные срабатывания и ошибки при диагностике.

7) Маркировка и документация: это часть монтажа, а не “после”

Минимальный комплект:

• маркировка автоматов/УЗО/клемм по схеме;

• маркировка кабелей на вводе и на клеммах;

• актуальная однолинейная схема в кармане двери (если принято);

• перечень линий/групп и назначений.

Чек-лист маркировки

• Все аппараты подписаны в едином формате (группа/линия/назначение).

• Кабели промаркированы с двух сторон.

• Клеммы промаркированы в соответствии со схемой.

• Внутри щита есть читаемая логика групп (не “хаос по месту”).

8) Пуско-наладка и тестирование: контрольные точки

Ниже — базовый набор проверок, который обычно применяют при приёмке щита (объём зависит от проекта и регламентов на объекте):

• визуальный контроль: отсутствие оголённых жил, корректная укладка, крепёж;

• контроль затяжки клемм и контактных соединений;

• проверка соответствия подключения однолинейной схеме;

• проверка разделения N по группам (если есть УЗО/дифзащита);

• функциональная проверка аппаратов защиты и цепей управления (по программе испытаний);

• контроль нагрева соединений под нагрузкой (по возможности).

Типовые дефекты и быстрые признаки:

- Симптом: «выбивает» УЗО/диф

Частая причина: перепутаны N, общий «ноль» на разные группы

Где искать: шины N, перемычки, клеммы

- Симптом: нагрев клемм

Частая причина: слабая затяжка / неверное сечение / плохое оконцевание

Где искать: ввод, автоматы, клеммники

- Симптом: нестабильность питания

Частая причина: плохой контакт / перегруз / ошибка схемы

Где искать: вводной аппарат, перемычки

- Симптом: сложная диагностика

Частая причина: нет маркировки / нет группировки

Где искать: весь щит, документация

9) Типовые ошибки, которые “дорого” исправлять

• Нет резерва по месту → невозможно обслуживать и добавлять линии без переделок.

• Маркировка “на потом” → на сдаче объекта теряются часы на прозвонку.

• Смешение трасс → наводки, сложность обслуживания, риск ошибок.

• Непоследовательная логика N/PE → проблемы с защитой и диагностикой.

10) Дополнительный абзац: короткий регламент финальной приёмки щита

Чтобы сдача щита проходила предсказуемо, удобно использовать краткий регламент: (1) сверка комплектации со спецификацией и схемой, (2) визуальный осмотр укладки и оконцевания, (3) контроль затяжки клемм/шин и отсутствие “случайных” перемычек, (4) прозвонка критичных цепей по точкам (ввод → вводной аппарат → группы → клеммы), (5) функциональная проверка отключения групповых аппаратов и корректности разделения N по УЗО/дифзащите, (6) тест под нагрузкой с контролем нагрева ключевых соединений. Такой порядок снижает риск скрытых дефектов, которые проявляются уже после ввода объекта.

Вывод

Монтаж распределительного щита — это управляемый процесс: подготовка по проекту, аккуратная механика, рациональная компоновка, корректная коммутация, обязательная маркировка и формализованные испытания. Если фиксировать контрольные точки на каждом этапе, вы снижаете вероятность скрытых дефектов и ускоряете ввод в эксплуатацию.

Материал носит рекомендательный характер
