Дисковый затвор: особенности конструкции и преимущества
Дисковый затвор: особенности конструкции и преимущества
Сегодня дисковые затворы применяют практически повсеместно. Их можно увидеть во всех трубопроводных системах водоснабжения и теплоснабжения, нефтехимии, пищевой промышленности, вентиляции и системах пожаротушения.
Принцип работы и базовая конструкция
Самое простое объяснение принципа работы: в трубу помещается диск, который вращается вокруг оси. Дальше всё работает следующим образом:
- в закрытом положении диск находится «плашмя» к потоку, полностью перекрывая его;
- при повороте на 90 градусов он становится «ребром» к потоку и открывает его;
- поворачивая диск под определённым углом, можно регулировать силу потока.
Именно поэтому дисковый затвор так востребован. Конструкция затвора состоит из 4 элементов: корпуса, диска, штока (оси вращения) и уплотнения.
1. Корпус делают из разных материалов. Этом может быть чугун, нержавейка или углеродистая сталь, более дешевый алюминий или пластик. Выбирают в зависимости от рабочей среды и давления.
2. Диск. Чаще всего он из нержавеющей стали, алюминиевого сплава или специальных полимерных материалов.
3. Шток соединяет диск с приводом, ему надо передать крутящий момент.
4. Уплотнение – эластомерное кольцо или седло, расположенное в корпусе, оно обеспечивает герметичность в закрытом положении.
В качестве привода может использоваться обычный рычаг и редуктор, а также автоматические механизмы (электрический, пневматический, гидравлический).
Преимущества
Главное достоинство такого затвора – компактность и малый вес. Это хорошо ощущается в больших размерах. Шаровый кран DN 300 будет просто неподъемным и неудобным. Дисковый затвор будет весить в пределах 35 кг. Среди других плюсов:
- малый крутящий момент для управления. Это позволяет применять меньшие и более дешевые приводы: ручные редукторы, пневматические или электрические актуаторы с меньшей мощностью;
- возможность дросселирования. В отличие от клиновой задвижки, которую нельзя надолго оставлять в промежуточных положениях из-за вибрации и кавитации, дисковый затвор допускает регулирование потока;
- быстрое открытие и закрытие. Для ручных приводов это несколько секунд, для автоматических – доли секунды. Такая скорость срабатывания критически важна в аварийных системах и системах пожаротушения, где задержка недопустима.
Очень важный фактор – это экономичность. Конструкция не требует много материала, проста в производстве. Минимальное количество движущихся деталей означает меньше точек износа и отказов. Основной расходный элемент – эластомерное уплотнительное кольцо – легко заменяется без демонтажа корпуса у большинства конструкций.
На правах рекламы

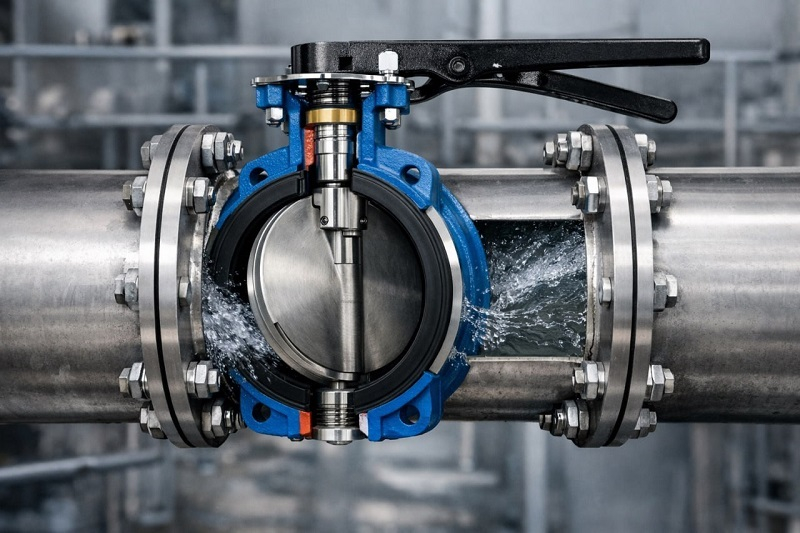

Фото предоставлено рекламодателем
